1.Auto base glue painting system（closed automatic system)
Out size：4000(L)×1350(W)×850(H)mm
Structure：Channel steel, connect by weld
Drive power：2.2Kw VVVF 32 turn/min

Transporter：by circle chains
Painting motor assembly：electrical motor 0.06kw
Drawing dust-cleaning equipment：1 set
Air compressor：1 set 0.9m³
Auto press glue pot：1set 0.1-0.6MPa
Painting gun：4 sets

2、Auto sand blast house：1set
Out size：3000(L)×1850(W)×700(H)mm
Structure：Channel steel, connected by weld

Drive power：same with item 1.
Transporter：by circle chains

Auto sand funnel：1set 550(L)×600(W)×500(H)mm
Auto rising equipment：1set, can rise 1.9m，

Blasting gun：4 sets

3、First drying house : 1 set
Out size：25m×0.8m×1.2m

Structure：High standard steel welding
Frame heat preservation：1mm steel+Thermal insulation board

Auto temperature controller：2sets control scope：0-160 ℃
Infrared fluorescent tube：50 pcs
Transporter：by circle chains
Cold equipment：1set

4、Auto surface glue panting system: 1 set
Out size：3000(L)×850(W)×700(H)mm
Structure：Carbon steel welding
Auto glue painting gun：2 sets
Auto painting power：1 set press scope 0.1-0.6MPa
Drawing dust-cleaning equipment：1 set
Manual painting gun：5 sets

5、Second drying house: 1 set
Out size：30000(L)×850(W)×700(H)mm
Structure：Carbon steel welding
Frame heat preservation : 30m,1mm steel + Thermal insulation board

Transporter ：by circle chains
Infrared fluorescent tube：50 pcs
Auto temperature controller：2sets control scope：0-160 ℃
Cold equipment：1 set

The whole electrical control cabinet : 1set
Capacity: 3-6m/min, 1500 pcs tiles/ 8 hour

Power of whole working line：113kw.

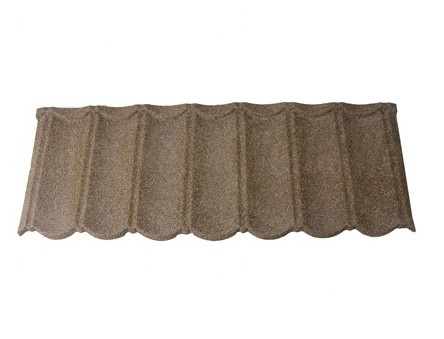

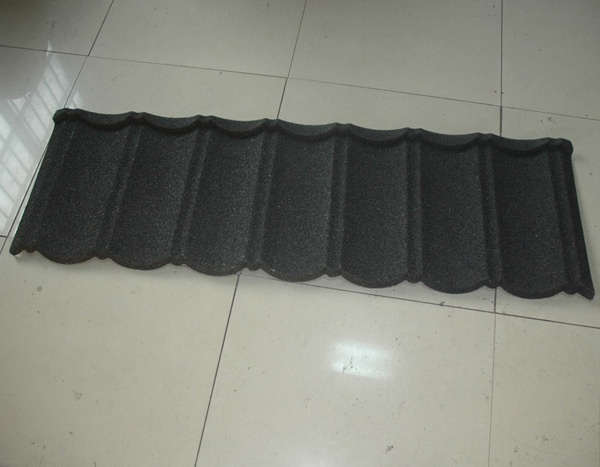

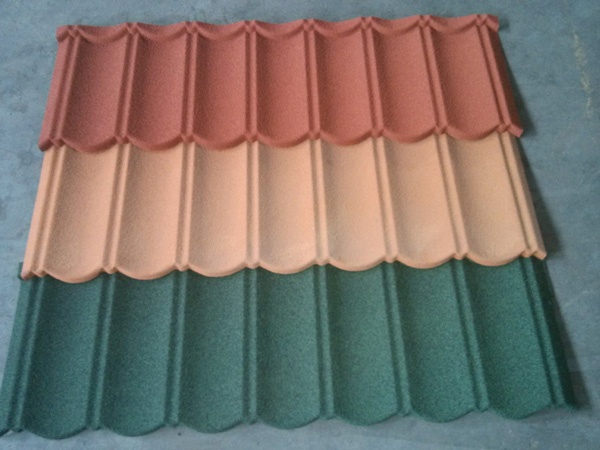

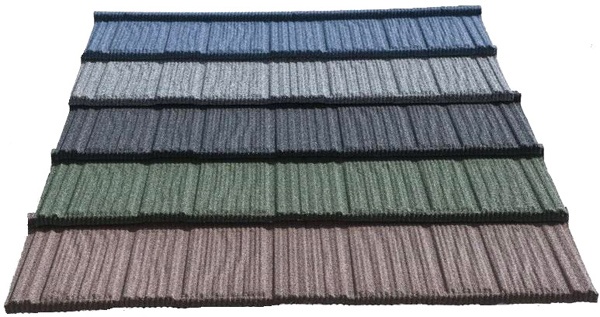

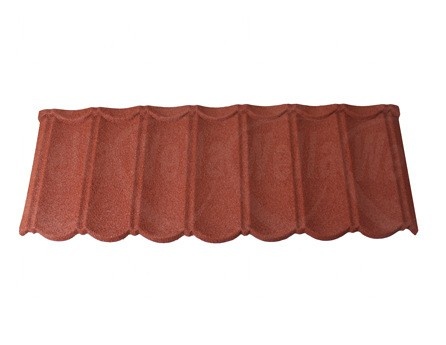

The tiles our machine can produce:
